Pathologie und Trenn-Dünnschliff-Technik

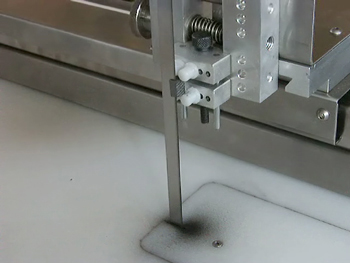

cut-grinder: die Diamant-Pathologiesäge
Der cut-grinder ist die weltweit einzige Diamant-Pathologiesäge mit einer Schnitthöhe von bis zu 330mm! Dieses stationäre Trennschleifgerät mit festem Arbeitstisch ist zum Präparieren von Gewebe, Knochen und Verbundwerkstoffen wie metallischen und/oder keramischen Werkstoffen entwickelt worden. Es berücksichtigt die Anforderungen sowie Wünsche führender Pathologen und kann auch für die Anwendung der Trenn-Dünnschliff-Technik genutzt werden.
Zum Trennschleifen wird ein mit Diamant beschichtetes, hochgenaues Trennband eingesetzt. Damit werden exakte Schnitte mit hervorragender Oberflächenqualität erzielt: die Voraussetzung für eine schnelle, histologische Auswertung oder Weiterbearbeitung.
Das Diamant-Trennband wird mittels eines Hebels komfortabel und einfach gespannt, entspannt oder gelöst. Da die Befestigung anhand definierter Werte erfolgt und dies somit nicht dem subjektiven Empfinden des Anwenders überlassen ist, sind Überhitzung, Ausbrüche oder Mikrofrakturen im Präparat ausgeschlossen:
Viele zusätzliche Details erleichtern Ihnen darüber hinaus die Arbeit: Der mit einer abnehmbaren Wanne bestückte Tisch, die großzügige Arbeitsfläche, die Schnitthöhe von bis zu 330mm sowie der stabile und verstellbare Spritzschutz, der die volle Sicht auf den Trennbereich ermöglicht.
Zusätzlich ist die Arbeit mit dem cut-grinder überaus sicher: das ungezähnte und langsam laufende Diamant-Trennband minimiert das bei herkömmlichen Bandsägen bestehende Verletzungs- und Infektionsrisiko erheblich. Zu diesem Urteil kommt auch die Berufsgenossenschaft, die den cut-grinder geprüft und abgenommen hat.
Das Trennband wird ständig mit frischem Wasser gespült und gekühlt; auf eine Umlaufkühlung und eine Wanne wurde aus hygienischen Gründen verzichtet. Das Gerät ist vollständig aus rostfestem Edelstahl und wartungsfrei. Es kann einfach gereinigt werden, da sämtliche äußeren Teile glattflächig und sehr gut zugänglich sind. Zudem befinden sich am gesamten Gerät keine lackierten Flächen oder Anbauteile.
Ausstattung cut-grinder
- Motorschutz mit Wiederanlaufsperre
- Motorbremse
- Laufräder komplett aus Edelstahl, oberes Laufrad kann einfach abgenommen werden
- Sägebandschnellspannung – kein Einstellungsfehler möglich
- Ein/Aus-Schalter mittels Folientastatur
Technische Daten cut-grinder
| Strom | Dreiphasen-Wechselstrom |
|---|---|
| Spannung | 230/400 V |
| Frequenz | 50 Hz |
| Bandgeschwindigkeit | stufenlos regelbar |
| Nennstromaufnahme | 3,6 A |
| Leistungsaufnahme | 2,0 KW |
| Arbeitstisch | 800x800 mm |
| Raddurchmesser | 315 mm |
| Gewicht | 110 kg |
| Aufstellfläche (BxT) | 500x440 mm |
| Außenmaße (BxT) | 777x810x1600 mm |
| Schnitthöhe | max. 330 mm |
Zubehör
- Trennband 0,3 mm D 151
- Trennband 0, 3mm D 126
- Trennband 0,2 mm D 64
- Trennband 0,1 mm D 64
- Trennband 0,4 mm D 181
- Trennband 0,4 mm D 181 segmentiert
- Laufriemen gelb
- Auflageplatte aus Kunststoff
- Spritzschutz
- Trennbandführung oben aus Kunststoff
- Trennbandführung unten aus Kunststoff
- Pflegelösung
Rückfragen?
Wir helfen Ihnen gern! Rufen Sie uns an. 040 / 714 873-0
Pathologie und Trenn-Dünnschliff-Technik
cut-grinder primus: die kompakte Diamant-Pathologiesäge
Der cut-grinder primus arbeitet nach dem gleichen Prinzip wie unser cut-grinder und wurde speziell für Anwendungen in kleinen Pathologien und Laboren entwickelt. Durch seine kompakte Bauweise kann er auf der Arbeitsfläche gestellt und genutzt werden. Dennoch beträgt seine Schnitthöhe max. 210 mm. Die neuartige Arbeitsoberfläche des cut-grinder primus, eine Weiterentwicklung des cut-grinders charly, ermöglicht einen optimalen Ablauf des Wassers und sorgt so für zusätzliche Sauberkeit.
Das Trennband wird ständig mit frischem Wasser gespült und gekühlt. Dank eines Wassertanks ist die die Wasserzufuhr auch ohne direkten Wasseranschluss gewährleistet. Wie auch beim cut-grinder so ist auch beim cut-grinder primus der Spritzschutz verstellbar: Der Anwender ist vor Spritzwasser geschützt und behält dennoch einen freien Blick auf die Arbeitsfläche.
Auch in dieser kompakten Ausführung des cut-grinders erfolgt das Spannen, Entspannen und Lösen des Diamant-Trennbands mittels einer Gasdruckfeder anhand der voreingestellten, optimalen Spannwerte.
Der Tisch des cut-grinder primus ist mit einer abnehmbaren Wanne bestückt. Seine große Arbeitsfläche sowie die Schnitthöhe von 210 mm ermöglichen einen perfekten Arbeitsablauf. Und auch die Reinigung ist einfach: Einerseits, weil das Gerät vollständig aus rostfestem Edelstahl gefertigt und wartungsfrei ist. Anderseits, weil sämtliche äußeren Teile glattflächig und sehr gut zugänglich sind – zudem weißt das Gerät keine lackierten Flächen oder Anbauteile auf.
Auch in Sachen Arbeitssicherheit steht der cut-grinder primus seinem großen Bruder in nichts nach: das ungezähnte und langsam laufende Diamant-Trennband minimiert das Verletzungs- und Infektionsrisiko, welches bei herkömmlichen Bandsägen besteht, erheblich. Der cut-grinder primus wird von der Berufsgenossenschaft auf Sicherheit und Hygiene geprüft und abgenommen.
Ausstattung cut-grinder primus
- Motorschutz mit Wiederanlaufsperre
- Motorbremse
- Laufräder komplett aus Edelstahl, oberes Laufrad kann einfach abgenommen werden
- Sägebandschnellspannung – kein Einstellungsfehler möglich
- Ein/Aus-Schalter mittels Folientastatur
Technische Daten
cut-grinder primus
| Spannung | 230 V |
|---|---|
| Frequenz | 50 Hz |
| Bandgeschwindigkeit | stufenlos regelbar |
| Raddurchmesser | 220 mm |
| Gewicht | 50 kg |
| Aufstellfläche (BxT) | 500 x 440 mm |
| Außenmaße (BxT) | 500 x 590 x 915mm |
| Schnitthöhe | max. 210 mm |
Zubehör
- Trennband 0,3 mm D 151
- Trennband 0,3 mm D 126
- Trennband 0,2 mm D 64
- Trennband 0,1 mm D 64
- Laufriemen gelb
- Auflageplatte aus Edelstahl
- Spritzschutz
- Trennbandführung oben aus Kunststoff
- Trennbandführung unten aus Kunststoff
- Pflegelösung
- Edelstahlpflegemittel
Telefon 040 / 714 873-0
Copyright www.pathologie.net
Pathologie und Trenn-Dünnschliff-Technik
Oszillierende Autopsiesägen
Unsere oszillierende Autopsiesäge mit auswechselbaren Trennscheiben für einfachen und schnelles Arbeiten gibt es in zwei verschiedenen Ausführungen: als Modell »classic« sowie in der Version »professionell« mit Schnellwechselsystem.
Schäfte und Trennscheiben sind bei uns ebenfalls erhältlich.
Ausstattung
- inkl. 5m-Kabel (EU)
bzw. 3m-Kabel (USA) - Geprüfte CE-Konformität
Technische Daten
| Spannung | 230 V (bzw. 110 V) |
|---|---|
| Frequenz | 50 Hz (bzw. 60 Hz) |
| Leistungsaufnahme | 500 W |
| Regelung | von 6.500 bis 24.000 Oszillationen/min |
| Motorgehäuse | schmal mit leisem Motor (52–77 dB(A) |
Pathologie und Trenn-Dünnschliff-Technik
»Cut-ty« und »Cut-ty knife«: Diamant-Handsägen
Unsere Handsägen »Cut-ty« und » Cut-ty knife« sind mit einem Diamant-Trennband mit einer Stärke von 0,3mm ausgestattet: Damit sind sie das ideale Werkzeug für Schnitte, die nicht an einer stationären Diamant-Bandsäge bearbeitet werden können. Zudem zeichnen sich unsere Handsägen durch geringen Schnittverlust, die Vermeidung von Ausbrüchen und Mikrofrakturen sowie einen fehlenden Anschnitt aus.
Die Handsägen eignen sich zum Trennen von Implantaten und können problemlos transportiert werden!
Technische Daten »Cut-ty«
| Länge | 530 mm |
|---|---|
| Höhe | 170 mm |
| Trennband | 310 x 12 x 0,3 mm; Körnung D151 |
Technische Daten »cut-ty knife «
| Länge | 230 mm |
|---|---|
| Höhe | 80mm mm |
| Trennband | 130 x 6 x 0,3 mm; Körnung D151 |
Pathologie und Trenn-Dünnschliff-Technik
Diamant-Trennbänder
Wir fertigen Diamant-Trennbänder für alle gängigen Maschinentypen in verschiedensten Abmessungen und mit unterschiedlichen Körnungsgrößen. Eine hochmoderne Galvanik und die neuesten Laser-Technologien, die wir beim Schweißen und Schneiden verwenden, sorgen für höchste Qualität unserer Produkte.
Unsere Trennbänder liefern wir standardmäßig in rostfreiem Edelstahl, auf Wunsch jedoch auch in anderen Stahlsorten. Detaillierte Informationen zu unserem Lagerprogramm erhalten Sie direkt bei uns: Wir freuen uns auf Ihre Anfrage.
Pathologie und Trenn-Dünnschliff-Technik
Mobile Absaugsysteme
Unsere mobilen Absaugsysteme sind die idealen Helfer – nicht nur im Labor. Durch ihre kompakte Bauweise lassen sich unsere Geräte gut verstauen und bewegen: So können auch mehrere Arbeitsstationen mit einem Gerät arbeiten.
Die Anlagen sind geeignet, um
- Lösungs-und Klebemitteldämpfe
- Formalin, Aceton
- Schleif-und Polierstäube
- Löt-und Laserrauch
zuverlässig sowie schnell zu entfernen und tragen so maßgeblich zur Gesundheits-Prävention an Ihrem
Arbeitsplatz bei. Durch eine Vielzahl optionaler Zubehörelemente können wir das ideale Absaugsystem
für Ihre Anforderungen konfigurieren – zum Beispiel für die GL-Serie für die gezielte Absaugung von Klebedämpfen.
Wir freuen uns auf Ihre Anfrage.
Beispiel: Technische Daten der Absaugeinheit Standard Z A ZA TZA MP
Pathologie und Trenn-Dünnschliff-Technik
cut-grinder:
das Trennschleifsystem CP "Contact Point"
Der cut-grinder lässt sich mit wenigen Handgriffen zum Trennschleifsystem CP "Contact Point" umbauen. Dazu wird lediglich ein separat bestellbarer Führungsschlitten benötigt: Dieser wird mit Hilfe eines Schnellspannsystems auf dem Arbeitstisch des cut-grinders befestigt. Wie auch beim cut-grinder profitieren Anwender auch hier von der einfachen Handhabung und der schnellen Reinigungsmöglichkeit.
Pathologie und Trenn-Dünnschliff-Technik
lap-grinder: Dünnschliffsystem
Das Dünnschliffsystem lap-grinder wurde speziell für die Trenn-Dünnschliff-Technik nach Prof.Dr.Dr.h.c.mult. Karl Donath entwickelt. Mit diesem System können histologische Dünnschliffe bis ca. 10 µm hergestellt werden. Der entscheidende Vorteil des lap-grinder gegenüber anderen Dünnschliffgeräten ist seine hohe Genauigkeit.
Alle Einstellungen können bequem über ein Touch-Panel eingegeben werden. Durch die vorhandenen 20 Programm-speicher können Sie Einstellung wie z.B. Gewicht, Geschwindigkeit etc. nach dem einmaligen Erfassen immer wieder komfortabel abrufen.
Die eingebaute Wasserautomatik minimiert den Wasserverbrauch und reduziert die Gefahr von Wasserschäden im Labor. Ein weiterer Unterschied zu herkömmlichen Systemen: es wird keine Vakuumpumpe benötigt. Dadurch verringert sich die Geräuschbelastung für den Anwender deutlich – ein großer Beitrag zum Arbeitsschutz.
Der lap-grinder ist einfach zu reinigen und es können bis zu vier Objektträgern gleichzeitig bearbeitet werden. Da der lap-grinder eine temperaturunabhängige Messsteuerung besitzt, erhalten Sie immer genaue Ergebnisse – auch bei schwankender Wassertemperatur.
Ausstattung lap-grinder
- Edelstahlgehäuse
- Touch-Panel
- Wasserautomatik
- Vakuumautomatik
- 20 Programmspeicher
Technische Daten lap-grinder
| Spannung | 230 V |
|---|---|
| Frequenz | 50 Hz |
| Steuerspannung | 24V |
| Stromaufnahme | max 5A Betrieb 3A |
| Gewicht | 135 kg |
Zubehör
- Adhäsionsfolien
- Schleifpapier 300 mm oder 400 mm
in den Körnungen K 320, K 500, K 800, K 1000, K1200, K2500, K4000 - Pflegelösung
- Objektträger 25 x 75 x 2 mm &
50 x 100 x 2 mm (andere Größen liefern wir gern auf Anfrage) - Masken für die jeweiligen Objektträger
- Edelstahlpflegemittel
Pathologie und Trenn-Dünnschliff-Technik

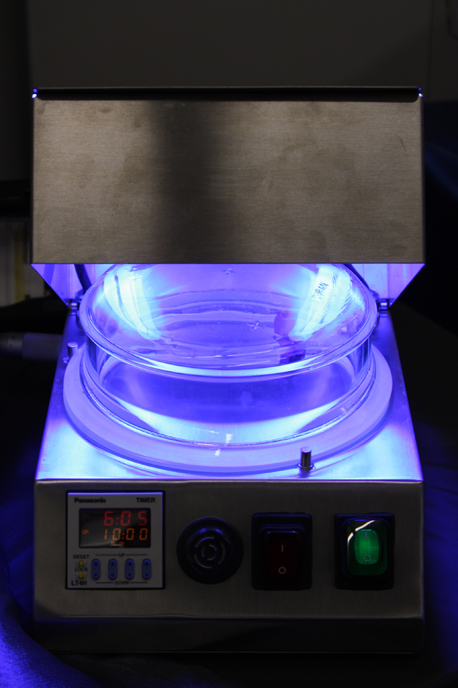

PIT: Infiltration und Polymerisation
von Technovit 7200
PIT steht für Polymerisieren, Infiltrieren, Trocknen: Damit können unzureichend polymerisierte Gewebezonen nachträglich behandelt werden. Unter einem Vakuum wird der Kunststoff in die Fehlstellen transportiert und anschließend unter Blaulicht polymerisisert. PIT eignet sich außerdem zum Trocknen der Blöcke vor dem Aufkleben.
Ausstattung PIT
- Wärmeplatte 40° C
- digitale Zeitsteuerung
- Blaulicht
- Vakuumeinrichtung
Pathologie und Trenn-Dünnschliff-Technik
histo-cooler
Spezialgefrierschrank für die Polymerisation von Technovit 9100 neu
Der histo-cooler ist ein Spezialgefrierschrank für die Polymerisation von Einbettkunststoffen
für histologische Schnitte.
Die integrierte Vakuumeinrichtung sichert eine blasenfreie Einbettung und schafft so die besten Voraussetzungen für optimale Ergebnisse.
Technische Daten histo-cooler 91
| Temperaturbereich | -5/-25°C |
|---|---|
| Temperaturwarnsystem | x |
| Türwarnsystem | x |
| Displayschloss | x |
| Abmessungen (BxTxH) | 595 x 620 x 830 mm |
| Volumen (netto) | 122 l |
| Vakuumanschluss | x |
| Geräuschbelastung (DbA) | 33,4 |
| Explosionsschutz | x |
| Druckausgleichsventil | x |
| unterbaufähig/stapelbar | x |
| Edelstahlfront (gegen Aufpreis) |
x |
cool-box
Laborkühlschrank
/p>
Technische Daten cool-box
| Temperaturbereich | 2/15°C |
|---|---|
| Temperaturwarnsystem | x |
| Türwarnsystem | x |
| Displayschloss | x |
| Abmessungen (BxTxH) | 595 x 620 x 830 mm |
| Volumen (netto) | 161 l |
| Vakuumanschluss | - |
| Geräuschbelastung (DbA) | 38,2 |
| Explosionsschutz | x |
| Druckausgleichsventil | - |
| unterbaufähig/stapelbar | x |
| Edelstahlfront (gegen Aufpreis) |
x |
Pathologie und Trenn-Dünnschliff-Technik
histo-blue: Lichtklebepresse
Diese Klebepresse wurde für das planparallele Kleben von eingebetteten Proben auf einen Objektträger entwickelt. Mit ihr lassen sich sowohl lichthärtende Kleber (z.B. Technovit 7210 VLC) als auch Klebstoffe, die bei Raumtemperatur aushärten (z.B. Technovit 4000), verarbeiten.
Da Sie mit histo-blue sowohl Dünnschliffe als auch Blöcke bearbeiten können. benötigen Sie nur noch eine Klebepresse für alle Anwendungen in der Trenn-Dünnschliff-Technik. histo-blue arbeitet mit LED Technik – die Glasscheiben sind exzellent zu reinigen.
Ausführung histo-blue
- Spannung: 230 V
- maximale Probenhöhe: 100 mm
- Glaseinsätze
- keine Vakuumpumpe benötigt
- Timer auf Anfrage integriert
Pathologie und Trenn-Dünnschliff-Technik
shake-system: Entwässerungs- und Infiltrationsgerät
Das shake-system empfehlen wir für die Entwässerung von histologischen Präparaten und die Infiltration von Einbettkunststoff wie z. B. Technovit 7200 VLC. Dank der einfachen Bedienung sichert das shake-system reproduzierbare Ergebnisse. Auf Wunsch erhalten Sie das Gerät mit integriertem Vakuumanschluss.
Das Gerät besteht aus einem Labor-Schüttler mit speziellem Aufbau zur Aufnahme von 6 Präparationsgläsern mit eingeschliffenem Deckel. Eine gleichmäßige, intensive Durchmischung der Flüssigkeiten wird durch eine Wellenbewegung mit Abriss gesichert.
